Руководство по лучшим кранам-манипуляторам: конструкция, принцип работы и основные преимущества.
Введение
Кран с верхним расположением стрелы (также называемый мостовым краном с верхним расположением стрелы) — это мощная подъемная система, предназначенная для промышленного применения, требующего высокой грузоподъемности и больших пролетов. В отличие от подвесных кранов, которые крепятся к потолочным конструкциям, краны с верхним расположением стрелы перемещаются по рельсам, установленным на балках надземного пути, что делает их идеальными для тяжелой промышленности, металлургических заводов и крупномасштабных сборочных операций.
В этом руководстве мы рассмотрим:
✔ Краны с верхним и нижним расположением стрелы — ключевые различия
✔ Основные компоненты — мост, подъемник, тележка и система направляющих
✔ Принцип работы — механизмы перемещения и управления
✔ Преимущества и области применения — почему отрасли выбирают краны с верхним расположением стрелы
Краны с верхним и нижним расположением стрелы: в чем разница?
Краны с верхним и нижним (подвесным) расположением стрелы предназначены для разных промышленных задач. Вот краткое сравнение:
| Особенность | Вертикальный кран | Под движущимся краном |
|---|---|---|
| Грузоподъемность | До 500+ тонн | Обычно менее 15 тонн |
| Установка | Рельсы на балках взлетно-посадочной полосы | Подвешен к потолку |
| Разрешение | Требуется достаточное пространство над головой. | Компактный, с низким потолком. |
| Лучше всего подходит для | Тяжелая промышленность (станостроение, строительство) | Легкие склады (склады, небольшие магазины) |
Когда следует выбирать кран Top Running?
✔ Требуется подъем тяжелых грузов (более 50 тонн)
✔ Требуются большие пролеты (более 20 метров)
✔ Работа в условиях высоких температур (например, в литейных цехах)
Основные компоненты крана с верхним расположением опор
(Ключевые слова: “детали крана с верхним расположением опор”, “компоненты мостового крана”, “конструкция мостового крана”)
Превосходные характеристики крана с верхним расположением опор обусловлены его надежной конструкцией. Давайте рассмотрим каждый важный компонент подробно:
А. Мостовая балка (основная несущая конструкция)
(Ключевые слова: “однобалочный против двухбалочного крана”, “проектирование балок мостового крана”)
Функция:
- Выступает в качестве основной горизонтальной балки, перекрывающей рабочую зону.
- Поддерживает все подъемные усилия и распределяет вес на концевые погрузчики.
Типы:
- Конструкция с одной балкой
- Конструкция с одной балкой (обычно двутавровая или коробчатая)
- Грузоподъемность: до 20 тонн
- Преимущества:
- Более низкая стоимость
- Требует меньшей высоты потолка
- Идеально подходит для легких и средних нагрузок

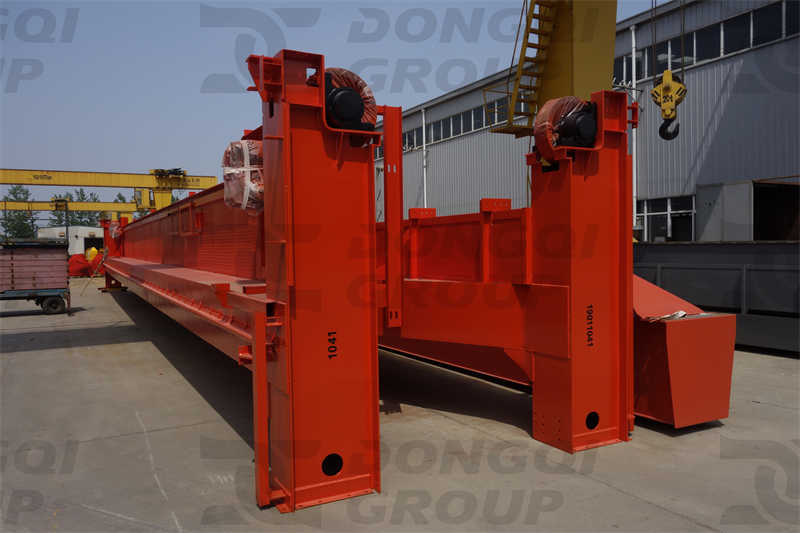

- Конструкция с двумя балками
- Параллельные балки с усиленной конструкцией
- Грузоподъемность: 20-500+ тонн
- Преимущества:
- Более высокая грузоподъемность
- Позволяет использовать вспомогательные подъемники
- Более большой зазор по высоте крюка
Технические характеристики материалов:
- Сталь ASTM A36 для стандартных применений
- Сталь ASTM A572 Grade 50 для тяжелых условий эксплуатации
- Коррозионностойкие покрытия для работы в суровых условиях

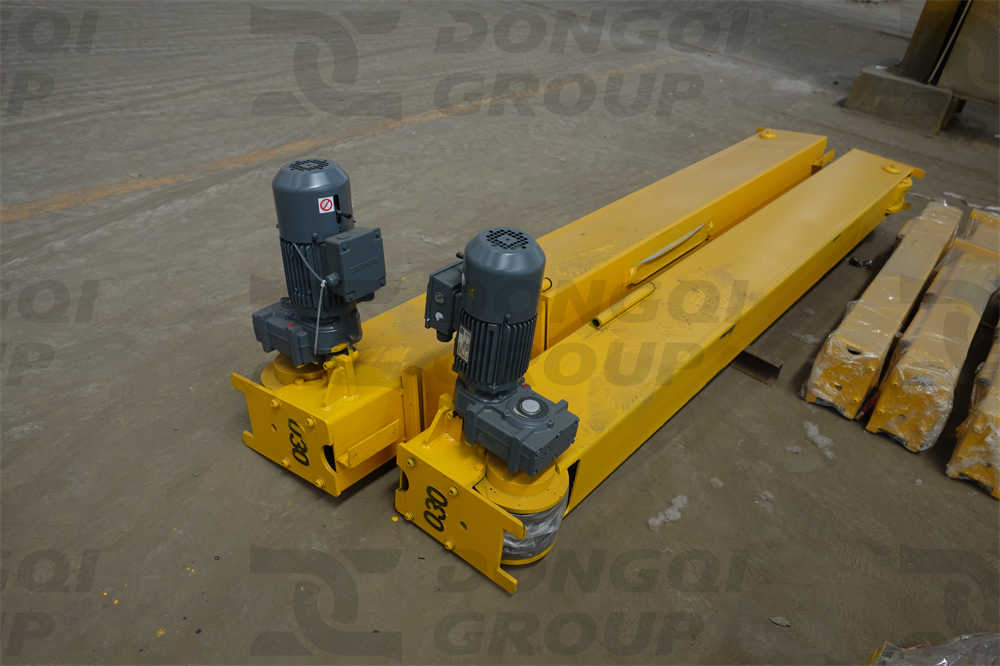

B. Концевые тележки (приводная система и опорная конструкция)
(Ключевые слова: “концевая тележка крана”, “приводной механизм мостового крана”)
Ключевые элементы:
- Колесные узлы
- Кованые стальные колеса с закаленным протектором
- Типичные конфигурации:
- 4-колесные (легкие)
- 8-колесные (тяжелые, лучшее распределение нагрузки)
- Приводные двигатели
- С питанием от сети переменного или постоянного тока (10-200 л.с. в зависимости от грузоподъемности)
- Распространенные типы:
- Редукторный двигатель с прямым приводом
- Валовое крепление с редуктором
- Тормозные системы
- Механические тормоза с защитой от сбоев
- Вихретоковые тормоза для точного управления
- Рекуперативное торможение для повышения энергоэффективности
Технические аспекты:
- Расчеты нагрузки на колеса основаны на классах CMAA (A-F)
- Функции защиты от схода с рельсов для обеспечения безопасности
C. Подъемно-транспортный узел (подъемный механизм)
(Ключевые слова: “типы подъемных кранов”, “система подвесных тележек”)

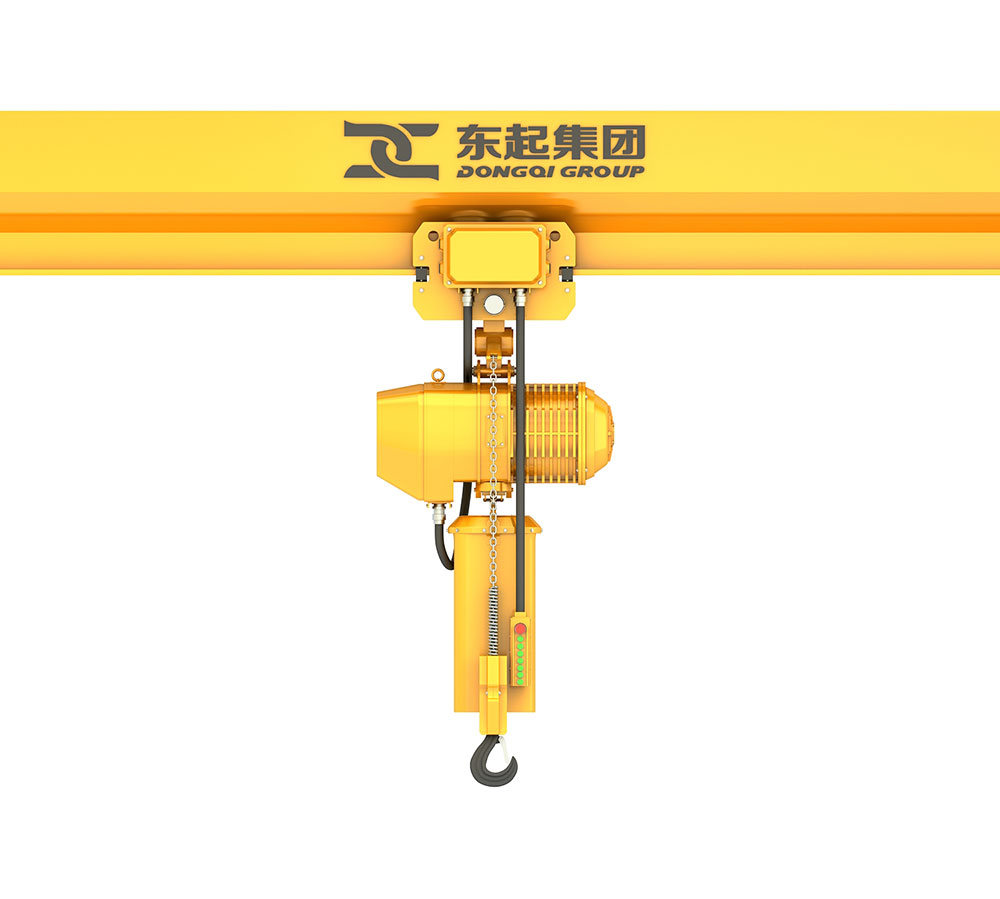

Варианты подъемных механизмов:
| Тип | Диапазон вместимости | Скорость | Лучше всего подходит для |
|---|---|---|---|
| Электрическая цепная лебедка | 0,5-10 тонн | 8-20 fpm | Легкие повторяющиеся подъемы |
| Тросовый подъемник | 5-500+ тонн | 2-60 fpm | Тяжелое промышленное применение |
| Взрывозащищенный подъемник | 1-50 тонн | 4-30 fpm | Опасные среды |
Компоненты тележки:
- Система поперечного привода (редукторный двигатель + редуктор)
- Направляющие ролики для плавного перемещения
- Ограничители хода
Расширенные возможности:
- Частотно-регулируемые приводы (ЧРП) для точного управления скоростью
- Системы контроля нагрузки с цифровыми дисплеями
D. Система взлетно-посадочных полос (несущая конструкция)
(Ключевые слова: «проектирование взлетно-посадочных полос для кранов», «установка рельсов для мостовых кранов»)
Требования к конструкции:
- Балки взлетно-посадочной полосы
- Обычно это широкополочные стальные балки
- Расчет размеров основан на:
- Грузоподъемности крана
- Длине пролета
- Предельных значениях прогиба (обычно L/600)
- Типах рельсов
- Плоские рельсы из стали A36 (легкие)
- Рельсы ASCE (25-40 фунтов/ярд для средних нагрузок)
- Рельсы для кранов (сталь 1045, 80-175 фунтов/ярд для тяжелых нагрузок)
- Опорных колоннах
- Стальных колоннах с усиленными опорными плитами
- Требования к фундаменту:
- Бетон минимальной прочностью 3000 psi
- Размеры анкерных болтов определяются в соответствии с расчетами нагрузки
Ключевые факторы установки:
- Допуск на выравнивание рельсов: ±1/8 дюйма на протяжении 20 футов
- Надлежащая электрификация (контактные шины или системы проводов)
- Виброгашение для высокоскоростных применений

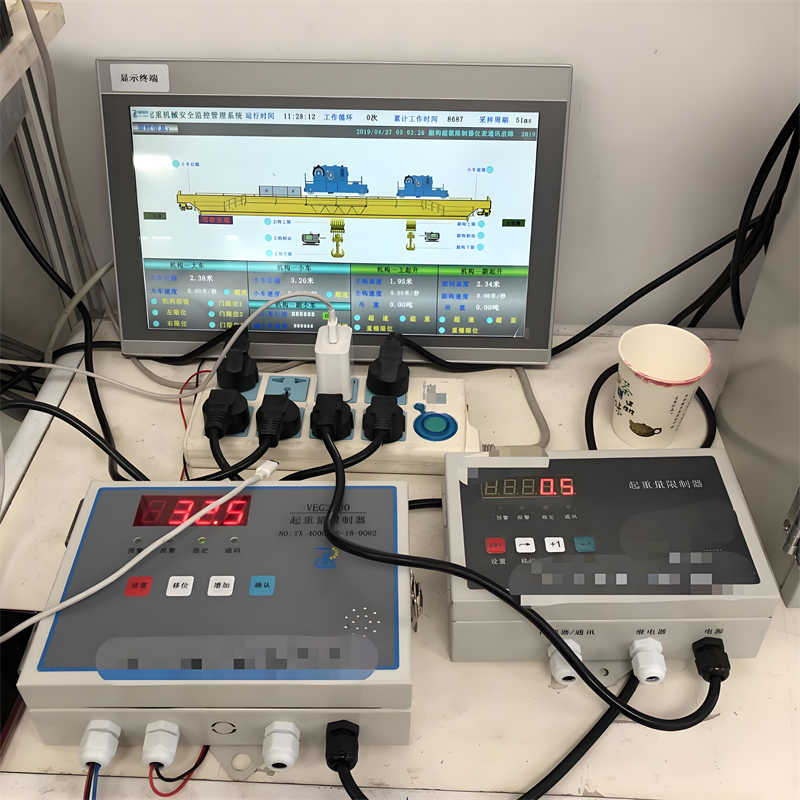

E. Системы управления (интерфейс управления)
(Ключевые слова: «управление мостовым краном», «панель управления краном»)
Распространенные конфигурации:
- Подвесное управление
- Подвесная станция с проводным подключением
- Кнопки для:
- Перемещения моста
- Перемещения тележки
- Управления подъемником
- Радиопультного управления
- Беспроводного управления (900 МГц или 2,4 ГГц)
- Дальность действия: до 150 метров
- Функции безопасности:
- Аварийная остановка
- Защита от потери сигнала
- Автоматизированные системы
- Управление движением с помощью ПЛК
- Предварительно запрограммированные последовательности подъема
- Технология защиты от раскачивания
Компоненты безопасности:
- Концевые выключатели перегрузки
- Аварийные цепи остановки
- Системы предотвращения столкновений
F. Дополнительные опциональные компоненты
(Ключевые слова: “аксессуары для кранов”, “модернизация мостовых кранов”)
- Индикаторы нагрузки
- Цифровые дисплеи
- Сигналы перегрузки
- Системы освещения
- Светодиодные светильники рабочей зоны
- Предупреждающие маяки
- Особые функции
- Магнитные системы для перемещения стали
- Вакуумные подъемники для деликатных материалов
- Вращающиеся крюки для точного позиционирования
Почему качество компонентов имеет значение
Инвестиции в высококачественные компоненты гарантируют:
✔ Более длительный срок службы (более 20 лет при надлежащем техническом обслуживании)
✔ Сокращение времени простоя (меньше поломок)
✔ Повышение безопасности (соответствует стандартам OSHA/ANSI)
Для оптимальной производительности всегда:
- Следуйте графику смазки, рекомендованному производителем.
- Проводите ежеквартальные проверки.
- Заменяйте изношенные компоненты до того, как они выйдут из строя.
Хотели бы вы, чтобы я подробнее рассказал о какой-либо конкретной подсистеме или предоставил технические чертежи?
Как работает кран с верхним расположением рычагов?
(Ключевые слова: «работа крана с верхним расположением рычагов», «принцип работы мостового крана», «как работают мостовые краны»)
Краны с верхним расположением рычагов разработаны для точного подъема и перемещения грузов в промышленных условиях. В этом разделе подробно рассматриваются их механические принципы работы, системы электропитания и методы управления.
Трехосевая система перемещения
(Ключевые слова: «перемещение крана по осям XYZ», «кинематика мостового крана»)
Кран с верхним расположением стрелы работает по трем основным осям для перемещения материалов в полном диапазоне:
A. Перемещение по мосту (ось X – продольное перемещение)
- Весь кран перемещается по рельсам рельсового пути.
- Приводится в движение приводными двигателями в концевых тележках.
- Скорость: обычно 20-100 футов/мин (регулируется для точной работы).
B. Перемещение тележки (по оси Y — поперечное движение)
- Тележка перемещается из стороны в сторону вдоль балки моста.
- Использует редукторные двигатели или фрикционные колеса.
- Прецизионная особенность: Некоторые модели имеют энкодерную обратную связь для позиционирования с точностью до миллиметра.
C. Подъем/опускание лебедки (ось Z – вертикальное перемещение)
- Подъемник поднимает или опускает грузы с помощью троса или цепи.
- Скорость подъема: 2-30 футов/мин (медленнее для тяжелых грузов).
- Системы безопасности:
- Концевые выключатели (верхний/нижний)
- Защита от перегрузки
(Полезный совет: для работы в опасных зонах краны могут быть оснащены взрывозащищенными компонентами.)
Системы электропитания
(Ключевые слова: «варианты электропитания крана», «гирляндные и токопроводящие шины»)
| Система | Лучше всего подходит для | Преимущества |
|---|---|---|
| Токопроводящие шины | Сверхпрочный, с высокой цикличностью циклов. | Минимальное техническое обслуживание, высокая токовая нагрузка |
| Кабель для гирлянды | Применение в условиях средней нагрузки | Экономичная и гибкая установка |
| Аккумуляторный блок | Беспроводные дистанционно управляемые краны | Без лишних проводов, портативный. |
Ключевой момент:
- Для литейных цехов предпочтительны токопроводящие шины (термостойкие).
- Системы подвесных светильников хорошо работают на складах с умеренной интенсивностью использования.
Технологии управления и автоматизации
(Ключевые слова: «управление мостовым краном», «автоматизированные системы мостовых кранов»)
А. Методы ручного управления
- Пульт дистанционного управления
- Проводной ручной пульт с кнопками для управления всеми движениями.
- Функция безопасности: кнопка аварийной остановки, требуемая OSHA.
- Пункт управления в кабине
- Оператор находится в закрытой кабине, установленной на кране.
- Используется для частых и высокоточных операций.
Б. Передовые системы управления
- Радиоуправление
- Беспроводная работа на расстоянии до 100 м.
- Обеспечивает видимость с уровня земли для более безопасного подъема грузов.
- Автоматизированное управление (Индустрия 4.0)
- Программируемые логические контроллеры (ПЛК) для повторяющихся движений.
- Лазерное наведение для миллиметровой точности позиционирования.
- Датчики IoT для прогнозирующего технического обслуживания.
(Пример из практики: Немецкий автомобильный завод сократил время подъема грузов на 40% благодаря использованию автоматизированных кранов с верхним расположением и системой отслеживания грузов RFID.)
Динамика нагрузки и устойчивость
(Ключевые слова: «контроль раскачивания крановой нагрузки», «функции безопасности мостового крана»)
Критические факторы устойчивости:
- Распределение нагрузки
- Центр тяжести должен оставаться в пределах номинальной грузоподъемности крана.
- Технология предотвращения раскачивания
- Усовершенствованные системы используют акселерометры для гашения раскачивания.
- Учет ветра
- Для кранов, работающих на открытом воздухе, необходимы индикаторы скорости ветра (в соответствии со стандартом ANSI B30.2).
Контрольный список систем безопасности:
✔ Индикаторы момента нагрузки
✔ Экстренное торможение
✔ Датчики предотвращения столкновений
Последовательность действий в реальных условиях
(Ключевые слова: «как управлять краном с верхним расположением стрелы», «процедура подъема краном»)
Пример: Перемещение 50-тонной турбины
- Предварительная проверка перед подъемом
- Проверьте выравнивание рельсов, тормоза лебедки и вес груза.
- Позиционирование
- Переместите мост к месту установки турбины (ось X).
- Переместите тележку на нужное место (ось Y).
- Подъем
- Прикрепите стропы, медленно поднимайте, чтобы проверить фиксацию тормозов (ось Z).
- Транспортировка
- Перемещайтесь с пониженной скоростью, чтобы минимизировать раскачивание.
- Опускание
- Используйте «режим подюймового перемещения» для точного окончательного позиционирования.
(Примечание по обучению: OSHA требует сертификации для всех операторов мостовых кранов.)
Почему это важно для покупателей
- Понимание принципов работы помогает выбрать правильную систему управления.
- Правильное использование продлевает срок службы оборудования и предотвращает несчастные случаи.
- Автоматизация может снизить трудозатраты на 30-50%.
Ключевые преимущества кранов Top Running
✅ Более высокая грузоподъемность – поднимает более 100 тонн (по сравнению с ограничением в 15 тонн у подвесных кранов).
✅ Больший пролет и высота – идеально подходит для крупных объектов (например, верфей, электростанций).
✅ Долговечность – рассчитан на интенсивную эксплуатацию и высокую интенсивность работы.
✅ Возможность индивидуальной настройки – регулируемая скорость, варианты автоматизации (например, интеллектуальные крановые системы).
Типичные области применения кранов с верхним расположением стрелы.
- Металлургические заводы – обработка расплавленного металла, рулонов и тяжелых заготовок.
- Электростанции – подъем турбин, генераторов и трансформаторов.
- Судостроение – перемещение крупных корабельных компонентов.
- Аэрокосмическая отрасль – сборка авиационных конструкций.
Заключение: Подходит ли мостовой кран для вашей деятельности?
*(Ключевые слова: *”руководство по выбору мостового крана”, “факторы, влияющие на покупку мостового крана”, “анализ рентабельности инвестиций в промышленный кран”)
Контрольный список для принятия решения: Когда следует выбирать кран Top Running
*(Ключевые слова: *”кран Top Running против альтернатив”, “критерии выбора крана”)
Выбирайте кран Top Running, если вам необходимо:
✔ Тяжелая грузоподъемность (более 20 тонн, до более 500 тонн)
✔ Большие пролеты (50-150 футов между направляющими)
✔ Высокая интенсивность работы (непрерывная работа в сменном режиме)
✔ Точное управление (системы защиты от раскачивания, микрорегулировка скорости)
Рассмотрите альтернативы, когда:
- Грузы < 5 тонн → Подвесной кран
- Ограниченная высота потолка → Низкопрофильный рабочий кран
- Мобильные потребности → Козловой кран
Анализ общей стоимости владения
*(Ключевые слова: *”рентабельность инвестиций в кран”, “затраты на протяжении всего жизненного цикла мостового крана”)
| Фактор затрат | Вертикальный кран | Подвесной кран |
|---|---|---|
| Первоначальная покупка | $$$$ (Выше) | $$ (Ниже) |
| Установка | $$$ (Требуется наличие балок на взлетно-посадочной полосе.) | $ (Крепление на потолке) |
| Обслуживание | $$ (Надежные компоненты) | $ (Более простая система) |
| Продолжительность жизни | 25-30+ годы | 15-20 годы |
| Окупаемость инвестиций в повышение производительности | Высокая прочность (для интенсивного использования) | Умеренная (легкая нагрузка) |
Полезный совет: 100-тонный кран с верхней стрелой обычно окупается за 3-5 лет за счет повышения производительности в тяжелой промышленности.
Вопросы обеспечения перспектив на будущее
*(Ключевые слова: *”модернизация интеллектуальных кранов”, “краны, готовые к автоматизации”)
Задайте себе следующие вопросы:
- Потенциал автоматизации:
- Поддерживает ли система удаленный мониторинг?
- Возможна ли интеграция с системами ERP/MES предприятия?
- Готовность к расширению:
- Возможна ли модернизация мощности в будущем?
- Предусмотрена ли возможность расширения взлетно-посадочной полосы в будущем?
- Соответствие нормативным требованиям:
- Соответствует ли классу D CMAA (тяжелая техника) или FEM 1.001?
- Имеет ли сертификаты CE/OSHA?
Заключительная рекомендация
*(Ключевые слова: *”лучшее решение для промышленных кранов”, “экспертные консультации по кранам”)
Лучшие краны обеспечивают непревзойденную ценность в следующих случаях:
✅ Ваши грузы регулярно превышают 20 тонн
✅ На вашем предприятии имеются прочные подвесные опоры
✅ Вам требуется точная обработка ценных грузов
Для более легких грузов (<10 тонн) рассмотрите:
- Подвесные краны
- Модульные краны с рабочим местом
- Мобильные козловые системы
Призыв к действию
«Все еще сомневаетесь? Получите персональную рекомендацию:
[📞 Запланируйте бесплатную консультацию по крану]
[📧 Запросите расчет стоимости с 3D-макетом]»
