26-Май-2025

Ограничения по пространству? Эффективные решения по компоновке крана для небольших мастерских от Dongqi Crane

Введение

В современных производственных и цеховых условиях оптимизация пространства имеет решающее значение для поддержания производительности. Небольшие цеха, в частности, сталкиваются с трудностями при обработке материалов из-за ограниченного пространства. Эффективные крановые системы могут значительно улучшить рабочий процесс, но выбор правильного крана и оптимизация его компоновки имеют решающее значение.

Ключевые вопросы:

Как небольшие мастерские могут максимально повысить эффективность крана в ограниченном пространстве?
Какие типы кранов лучше всего подходят для ограниченных пространств?
Как продукция Dongqi Crane может обеспечить наилучшие решения?

В этой статье рассматриваются стратегии компоновки кранов для небольших мастерских, с упором на высококачественное подъемное оборудование Dongqi Crane. Мы проанализируем различные типы кранов, конфигурации для экономии места и практические советы по установке для повышения производительности мастерской.

Распространенные типы небольших мастерских кранов и их характеристики

При выборе крана для небольшой мастерской выбор зависит от грузоподъемности, размеров рабочего пространства и эксплуатационной гибкости. Ниже приведены наиболее подходящие модели кранов Dongqi для компактных сред:

2.1 Легкие консольные краны

Лучше всего подходит для: локального подъема в ограниченном пространстве
Варианты установки: настенный, отдельно стоящий или на колонне
Преимущества:
- Вращение на 360° для гибкой обработки материалов
- Минимальное занимаемое пространство
- Идеально подходит для загрузки/выгрузки машин
Пример модели Dongqi: шарнирный консольный кран серии DQ-BZ (грузоподъемность: 0,25–5 т)

2.2 Электрические цепные тали (одно-/двухбалочные)

Лучше всего подходит для: линейного перемещения материала вдоль балки
Преимущества:
- Компактная конструкция, подходит для низких потолков
- Плавная работа с регулируемой скоростью
- Возможность интеграции с кранами рабочей станции
Пример модели Dongqi: однобалочный кран DQ-LD (грузоподъемность: 1–20 т)

2.3 Мобильные козловые краны

Лучше всего подходит для: Мастерских, которым требуется гибкий, подвижный подъем
Преимущества:
- Не требуется фиксированная установка
- Регулируемый пролет и высота
- Можно перемещать на разные рабочие станции
Пример модели Dongqi: Ручной козловой кран DQ-MG (грузоподъемность: 0,5–10 т)

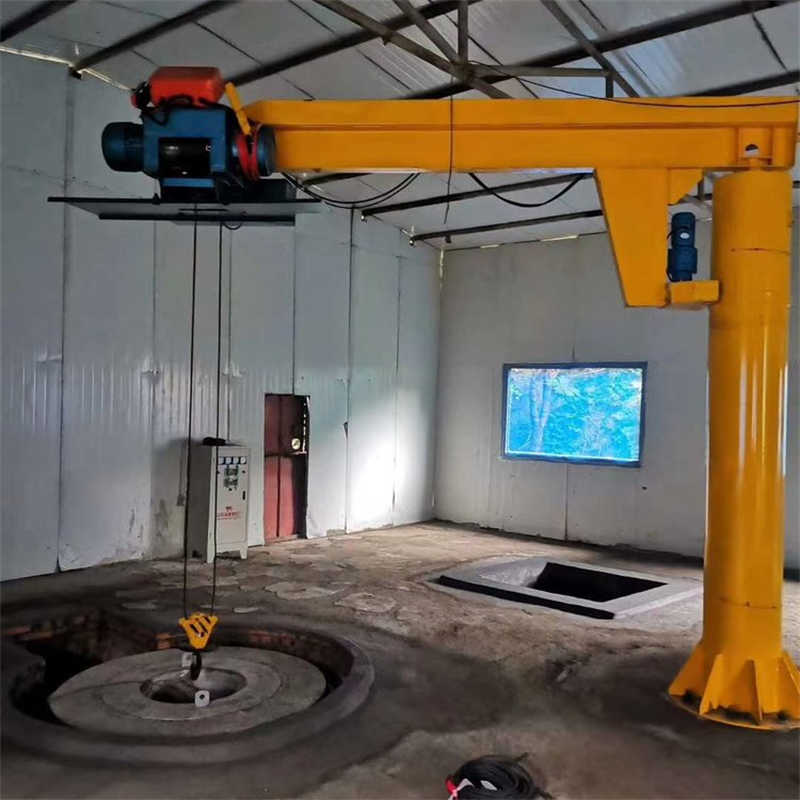

2.4 Поворотные краны на колоннах

Лучше всего подходит для: угловых установок с охватом 180°–360°
Преимущества:
- Компактная конструкция мачты
- Высокая грузоподъемность при небольшой занимаемой площади
- Идеально подходит для повторяющихся подъемных задач
Пример модели Dongqi: консольный кран DQ-PS (грузоподъемность: 0,5–16 т)

Ключевые факторы в компоновке крана для небольшой мастерской

3.1 Оценка пространства

Измерьте длину, ширину и высоту цеха, чтобы избежать препятствий.
Определите мертвые зоны (например, возле стен, колонн), где можно установить краны.
Обеспечьте достаточный зазор для движения крана и безопасности оператора.

3.2 Требования к нагрузке и использованию

Максимальная грузоподъемность (например, 0,5 т против 5 т)
Частота использования (периодическая или постоянная работа)
Высота подъема и пролет (определяет вылет крана)

3.3 Варианты установки

Тип	Лучшее для	Космическое воздействие
Настенный	Мастерские с прочными стенами	Минимальный размер
Отдельно стоящий	Нет настенной опоры	Требуется площадь пола
Потолочный	Высокоуровневые мастерские	Нулевая занятость этажа
Мобильные краны	Обработка нескольких рабочих станций	Гибкое позиционирование

3.4 Безопасность и соответствие

Соблюдайте стандарты OSHA/ANSI/ISO для установки кранов.
Обеспечьте надлежащее испытание нагрузки перед эксплуатацией.
Соблюдайте безопасное рабочее расстояние от других машин.

Оптимизированные стратегии размещения кранов в небольших мастерских

В небольших мастерских эффективность пространства имеет решающее значение — каждый квадратный метр должен способствовать производительности. Ниже приведены подробные стратегии размещения кранов для максимизации функциональности при минимизации занимаемой площади.

4.1 Компактная компоновка стрелового крана

Когда использовать:

✔ Ограниченная площадь пола (например, < 50 м2)
✔ Частая обработка небольших грузов (например, деталей, инструментов, сварочных материалов)
✔ Необходимость точного позиционирования

Варианты установки:

✅ Настенный стреловой кран

Крепится к несущей стене или стальной колонне
Нулевая помеха полу, идеально подходит для узких проходов
Пример: серия Dongqi DQ-WJ (0,5T–3T)

✅ Консольный кран на колонне

Требует бетонного фундамента, но освобождает стены
Вращение на 360° для покрытия нескольких рабочих станций
Пример: серия Dongqi DQ-PS (1T–16T)

Пример макета:

Рабочая станция	Тип крана	Радиус покрытия	Экономия места
Сварочный участок	Настенная стрела	3 м	100% просвет пола
Сборочная станция	Столб стрелы	4m (360°)	Нет опасности споткнуться

4.2 Решения с использованием мостовых кранов с низкой высотой подъема

Основные проблемы в небольших цехах:

➔ Высота потолка < 6 м
➔ Загроможденное пространство над головой (трубы, воздуховоды, освещение)

Конструкции, экономящие пространство:

🔹 Однобалочные подвесные краны

Подъемник едет между балками (не ниже) → увеличивает высоту на 300–500 мм
Модель Dongqi DQ-LD работает при высоте потолка всего 4,5 м

🔹 Монорельсовые балочные системы

Одинарная двутавровая балка + электрическая цепная таль
Идеально подходит для линейных рабочих процессов (например, линий покраски)

🔹 Модульные рабочие краны

Алюминиевые мостовые краны с болтовым соединением
Сварка не требуется — перенастраивайте по мере изменения компоновки

Пример из практики: Автомастерская

Проблема: потолок высотой 5 м с воздуховодами HVAC, ограничивающими высоту подъема
Решение: установлен подвесной кран DQ-LD (грузоподъемность 1 т)
Результат: получен дополнительный подъем на 400 мм по сравнению с традиционной конструкцией

4.3 Мобильные и реконфигурируемые системы

Когда гибкость имеет значение:

✔ Обслуживание нескольких рабочих станций
✔ Временные потребности в подъеме
✔ Частые изменения компоновки

Варианты оборудования:

🚜 Мобильные козловые краны

Серия Dongqi DQ-MG с полиуретановыми колесами (0,5T–10T)
Не требует установки — катится туда, куда нужно
Складные модели экономят место для хранения

🛤️ Гусеничные краны

Система подвесных рельсов вдоль рабочих станций
Ручной толчок или моторизованное перемещение

Совет по макету:

Назначьте «парковочные зоны» для мобильных кранов, когда они не используются
Используйте быстроразъемное питание для электрических моделей

4.4 Использование вертикального пространства (3D-макеты)

Стратегии штабелирования:

🔻 Интеграция мезонина + крана

Первый этаж: Тяжелый подъем с помощью козлового крана
Верхний уровень: Легкий консольный кран для мелких деталей

🔻 Многоуровневые подъемные пути

Нижняя зона: Обработка сырья
Верхняя зона: Подготовка готовой продукции

Пример: Цех по изготовлению металлоконструкций

Уровень	Оборудование	Тип крана	Цель
0m (Floor)	Пресс-тормоз	5T Портал	Загрузка листового металла
3m (Platform)	Сборочные столы	1-тонный консольный кран	Позиционирование компонентов

4.5 Оптимизированные для безопасности макеты

Критические зазоры:

⚠ Минимум 50 см между радиусом поворота крана и препятствиями
⚠ 1 м защитный буфер вокруг напольного оборудования

Меры по предотвращению столкновений:

🔵 Концевые выключатели для предотвращения перебега
🔵 Синее освещение безопасности для обозначения путей крана
🔵 Датчики веса для предотвращения перегрузки

Эргономические соображения:

Расположите элементы управления в пределах досягаемости руки
Обеспечить операторам четкую видимость

Сводная таблица: Руководство по выбору стратегии макета

Ограничение мастерской	Рекомендуемая стратегия	Оборудование Dongqi
Маленькая площадь пола (<30㎡)	Настенный консольный кран	DQ-WJ Series
Низкая высота потолка	Подвесная одинарная балка	DQ-LD Crane
Частые изменения макета	Мобильный козловой кран	DQ-MG Series
Многоуровневые операции	Мезонин + стрела комбо	DQ-PS + DQ-BZ

Внедряя эти продуманные до мелочей схемы расположения кранов, небольшие мастерские могут удвоить полезную грузоподъемность без расширения своей площади. Модульные конструкции Dongqi Crane облегчают адаптацию по мере изменения потребностей.

Модель	Тип	Емкость	Ключевая особенность
DQ-BZ	Шарнирная стрела	0.25T–5T	Вращение на 360°
DQ-LD	Одинарная балка	1T–20T	Низкая высота потолка
DQ-MG	Мобильный портал	0.5T–10T	Установка не требуется
DQ-PS	Столб стрелы	0.5T–16T	На мачте

Этапы внедрения и советы по безопасности

6.1 Планирование и измерение

Создайте схему планировки цеха с зонами действия крана.
Проверьте грузоподъемность пола для отдельно стоящих кранов.

6.2 Выбор и закупка крана

Соответствуйте типу крана требованиям по нагрузке.
Учитывайте будущие потребности в расширении.

6.3 Установка и тестирование

Обеспечьте надлежащее крепление для стационарных кранов.
Проведите испытания под нагрузкой перед полной эксплуатацией.

6.4 Техническое обслуживание и проверки безопасности

Регулярно проверяйте провода, двигатели и тормоза.
Обучайте операторов безопасным методам подъема.

Заключение

Небольшие мастерские могут максимизировать эффективность даже при ограниченном пространстве, выбрав правильную модель Dongqi Crane и оптимизировав ее компоновку. Независимо от того, используете ли вы стреловые краны, портальные системы или мобильные подъемники, правильное планирование обеспечивает плавную обработку материалов без ущерба для безопасности.

Для индивидуальных решений Dongqi Crane предлагает индивидуальные конструкции, соответствующие уникальным ограничениям мастерской.
